전 세계 수백만 명의 사람들이 스웨덴 엔지니어 인 룬 엘름 QVIST가 약을 연습하지 않기로 결정한 것에 대해 감사해야 할 이유가 있습니다. 의사로 자격이 있었지만 대신 의료 장비를 발명하기로 결정했습니다. 1949 년 스톡홀름의 Elema-Schonander (나중에 Siemens-Elema)에서 일하면서 그는 신청했습니다. 특허 for the Mingograph첫 번째 잉크젯 프린터. 그것의 움직일 수있는 노즐은 종이 스풀에 정전기 적으로 제어 된 잉크 액 적 제트를 퇴적시켰다.
Rune Elmqvist는 의사가 될 자격이 있었지만, 그는이 검류계와 같은 의료 장비 개발에 경력을 쌓았습니다.말 느릅 나무
Elmqvist는 1950 년 파리에서 열린 첫 국제 심장 의회에서 밍모 그래프를 시연했습니다. 이는 환자의 심전도 또는 전기 펜스 팔로 그램에서 실시간으로 생리 학적 신호를 기록하여 의사가 심장 및 뇌 상태를 진단하는 데 도움을 줄 수있었습니다. 8 년 후, 그는 심장 외과 의사와 함께 일했습니다 Åke Senning 최초의 완전 이식 가능한 맥박 조정기를 개발합니다. 따라서 잉크젯 프린터를 통해 문서를 실행하든 맥박 조정기로 인해 최고의 삶을 살고 있든, 독창적 인 Dr. Elmqvist에게 감사의 말을 전하십시오.
세계 최초의 잉크젯 프린터
Rune Elmqvist는 호기심 많은 사람이었습니다. 여전히 학생이지만, PH 및 휴대용 멀티 채널 심전도를 측정하기 위해 특수 전위차계를 발명했습니다. 1940 년에 그는 스웨덴 의료 전자 회사 회사 인 Elema-Schonander에서 개발 책임자가되었습니다.
Mingograph 이전에, 심전도 기계는 작문 스타일러스에 의존하여 움직이는 종이 롤에서 파형을 추적했습니다. 그러나 스타일러스와 용지 사이의 마찰은 전기 신호의 작은 변화가 정확하게 기록되는 것을 방해하지 않았습니다. Elmqvist의 초기 설계는 수정 된 오실로그래프였습니다. 전통적으로, 오실로 그래프는 거울을 사용하여 빛의 빔 (전기 신호에서 변환)을 사진 필름이나 종이에 반사했습니다. Elmqvist는 거울을 얇고 움직일 수있는 유리 노즐로 교환하여 종이 스풀에 얇은 액체의 흐름을 지속적으로 뿌렸습니다. 전기 신호는 제트를 정전기로 제어했다.

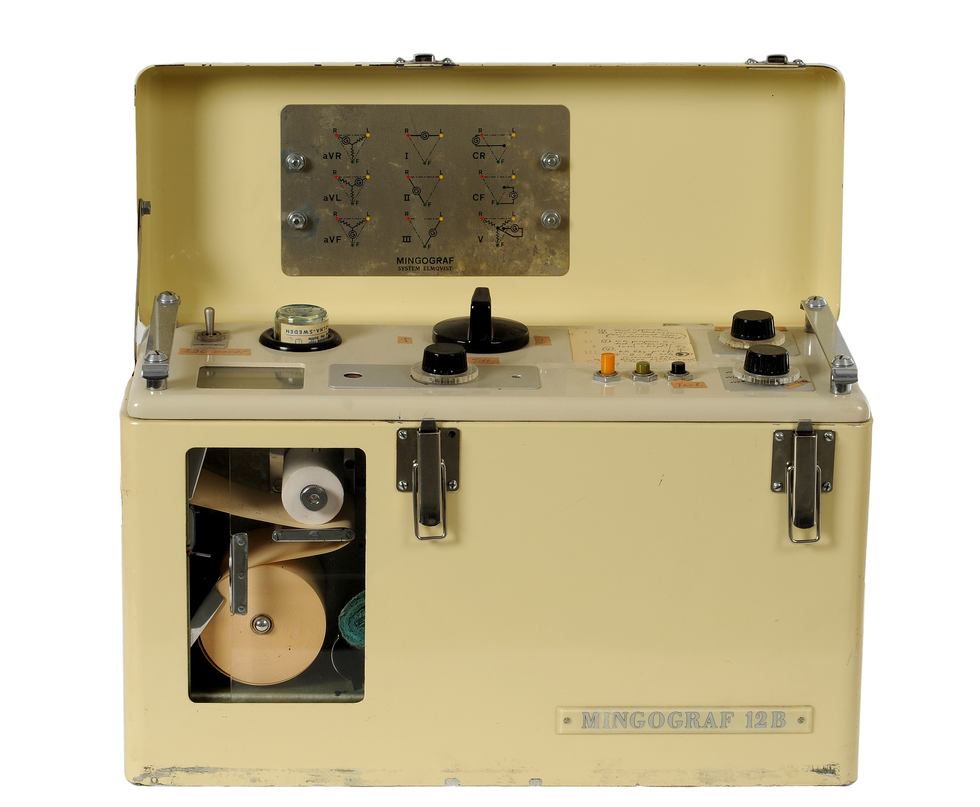

Mingograph는 원래 심장 환자의 심전도를 기록하는 데 사용되었습니다. 곧 다른 많은 분야에서 사용되는 것을 발견했습니다.Siemens Healthineers Historical Institute
스타일러스의 마찰을 제거함으로써 Mingograph (Mingograf로 판매 한 회사)는 심장 박동의보다 상세한 변화를 기록 할 수있었습니다. 이 기계는 초당 10, 25 및 50 밀리미터의 세 가지 종이 공급 속도를 가졌습니다. 작동 중에 속도가 사전 설정되거나 변경 될 수 있습니다.
Mingograph의 아날로그 입력 잭을 사용하여 다른 기기에서 측정 할 수 있습니다. 의학에서 멀리 떨어진 분야의 연구원들은 압력이나 소리를 기록하기 위해이 의견을 활용했습니다. 음성 학자들은 그것을 사용하여 언어의 음향 측면을 조사했으며, 동물 학자들은 그것을 조류를 기록하는 데 사용했습니다. 20 세기 후반에 과학자들은 연구 논문의 밍모 그래프를 실험의 도구로 인용했습니다.
오늘날 Mingograph는 널리 알려져 있지 않지만 기본 기술인 Inkjet 인쇄는 어디에나 있습니다. Inkjets는 홈 프린터 시장을 지배하고 전문 프린터는 Genomics Research를위한 실험실에서 DNA 마이크로 어레이를 인쇄하고 Phillip W. Barth와 Leslie A. Field가 2024 년에 설명하는 것처럼 인쇄 회로 보드의 전기 흔적을 만듭니다. IEEE 스펙트럼 기사 “잉크젯은 단순한 인쇄 이상입니다.”
세계 최초의 이식 가능한 맥박 조정기
인쇄의 진화에 대한 밍모 그래프의 영향에도 불구하고, 그것은 아마도 Elmqvist의 가장 중요한 혁신이 아닙니다. Mingograph는 의사가 심장 상태를 진단하는 데 도움이되었지만 환자의 생명을 그 자체로 구할 수는 없었습니다. Elmqvist의 다른 발명품 중 하나는 다음과 같습니다. 최초의 완전 이식 가능하고 충전식 맥박 조정기.
첫 번째 이식 가능한 맥박 조정기 [left] 1958 년부터 일주일에 한 번 재충전 해야하는 배터리가있었습니다. 1983 년 맥박 조정기 [right] 프로그래밍 가능했으며 배터리는 몇 년 동안 지속되었습니다.Siemens Healthineers Historical Institute
기술 역사의 많은 이야기와 마찬가지로,이 방법은 여성의 촉구에 결실을 맺었습니다. Else-Marie의 43 세 남편 인 Arne은 바이러스 감염으로 인해 심장 조직의 흉터로 고통 받았습니다. 그의 심장은 너무 느리게 때리고 스토크 스-아담스 증후군으로 알려진 의식을 끊임없이 잃어 버렸습니다. Else-Marie는 그의 사형 선고를 거부하고 대안을 찾았습니다. 스톡홀름에있는 Karolinska 병원에서 Elmqvist와 Senning이 개발 한 실험용 심장 박동 조정기에 대한 신문 기사를 읽은 후, 그녀는 남편이 그 시점까지 동물에서만 시도했지만 테스트하기에 완벽한 후보자가 될 것이라고 결정했습니다.
외부 맥박 조정기, 즉 전기를 적용하여 심장 박동을 조절하는 신체 외부의 장치는 준비가되었지만 무겁고 부피가 크며 불편했습니다. 하나의 초기 모델이 벽 소켓에 직접 연결되어 사용자가 감전 위험을 감수했습니다.
이에 비해 Elmqvist의 맥박 조정기는 신체에 이식 될 정도로 작고 충격 위험이 없었습니다. 에폭시 수지에 완전히 싸우는 디스크 모양의 장치는 직경이 55mm이고 두께는 16mm입니다. 이는 Kiwi Shoe 광택제 주석의 치수입니다. 실리콘 트랜지스터를 사용하여 진폭 2 볼트의 펄스와 1.5 밀리 초의 지속 시간으로 분당 70 ~ 80 비트 (평균 성인 심박수)로 펄스를 페이스했습니다.
맥박 조정기는 2 개의 충전식 60- 밀리 암 시간-시간 니켈-카디움 배터리를 직렬로 배열했습니다. 실리콘 다이오드는 배터리를 코일 안테나에 연결했습니다. 본체 외부의 150 킬로 헤르츠 라디오 루프 안테나는 피부를 통해 배터리를 유도 적으로 충전했습니다. 요금은 약 일주일 동안 지속되었지만 재충전하는 데 12 시간이 걸렸습니다. 그렇게 오래 머물러 있어야한다고 상상해보십시오.
이 사진 30 년 전인 1958 년 Arne Larsson [right] Rune Elmqvist가 개발 한 최초의 이식 가능한 맥박 조정기를 받았습니다 [left] 그 지에 멘스 엘레마. Åke Senning [center] 수술을 수행했습니다.Sjöberg 이미지 대행사/Ullstein 사진/게티 이미지
다른 마리의 설득과 끈기는 엘름 비스트와 상원 의원이 동물 검사에서 인간 시험으로 이동하여 Arne이 첫 번째 사례 연구로 밀려났다. 1958 년 10 월 8 일 비밀 수술 중에 Senning은 심박관을 Arne의 복부 벽에 배치하여 심근에 심근에 이식 된 두 개의 리드가 심장 벽의 근육 층입니다. 장치는 몇 시간 만 지속되었습니다. 그러나 당시 유일한 여분이 된 교체품은 6 주 동안 완벽하게 일한 후 몇 년 동안 더 나왔다.
Arne Larsson은 첫 번째 맥박 조정기가 이식 된 후 43 년 동안 살았습니다. 그가받은 5 명의 맥박 조정기가 표시되어 있습니다. Sjöberg 이미지 대행사/Ullstein 사진/게티 이미지
Arne Larsson은 맥박 조정기가 자신의 삶의 질에 대한 개선에 분명히 만족했습니다. 왜냐하면 그는 실패한 각 맥박 조정기를 새롭고 개선 된 반복으로 대체하기 위해 평생 동안 25 개의 수술을 견뎌냈습니다. 그는 Elmqvist와 Senning을 모두 살펴 보았습니다 86 세의 나이에 죽는다 2001 년 12 월 28 일. 그의 수많은 맥박 조정기의 기술적 개입 덕분에 그의 마음은 결코 포기하지 않았습니다. 그의 사망 원인은 피부암이었습니다.
오늘날 전 세계 백만 명이 넘는 사람들이 매년 맥박 조정기를 이식하고 있으며, 이식 된 장치는 교체해야 할 필요가 있기 전에 최대 15 년 동안 지속될 수 있습니다. (1980 년대의 일부 맥박 조정기는 더 오래 지속될 수 있었지만 방사성 물질은 문제가있었습니다.핵 반죽의 부흥또한, 일부 맥박 조정기는 또한 제세동기를 통합하여 심장을 정상적인 리듬으로 충격을받을 때 심장이 정상적인 리듬으로 다시 충격을받습니다.이 인상복 장치는 신발 폴란드 주석에서 겸손한 출발에서 먼 길을 왔습니다.
룬 Elmqvist의 유산
달의 대상을 연구하기 시작할 때마다 과거 전진나는 이야기가 나를 어디로 데려 갈지 또는 그것이 어떻게 집에 닿을 지 모른다. 아빠는 20 년 넘게 울혈 성 심부전으로 살았으며 그의 맥박 조정기를 절대적으로 사랑했습니다. 그는 기술자 인 Francois와 큰 관계를 맺었으며 함께 일하면서 장치를 미세 조정하고 그 이점을 극대화했습니다. 그리고 Arne Larsson과 마찬가지로 아빠는 관련이없는 대의로 사망했습니다.
핵심 엔지니어 인 그는이 환상적인 발명의 역사에 대해 배우는 것에 기뻐했을 것입니다. 그리고 그는 아마도 같은 사람이 잉크젯 프린터를 발명했다는 사실에 시달렸을 것입니다. 아빠는 잉크젯의 팬이 아니었지만, 그는 해결해야 할 문제를보고 우아하게 엔지니어링 된 솔루션을 만들어 낸 룬 Elmqvist에 크게 감탄했을 것입니다.
a의 일부 계속되는 시리즈 무한한 기술의 잠재력을 받아들이는 역사적 유물을 살펴 봅니다.
이 기사의 요약 된 버전은 2025 년 9 월 인쇄 문제에 나타납니다.
참조
Mingograph의 기원 이야기 또는 기능 이외의 기능에 대한 문서화 된 정보는 거의 없습니다. 특허. ALF Nachemson의 1960 년 기사와 같은 다양한 과학 논문의 방법론 섹션을 읽음으로써 어떻게 작동했는지 Acta Orthopaedica Scandinavica, “요추 내 압력 : 사후 재료에 대한 실험 연구“; Ingemar Hjorth의 1970 년 기사 이론 생물학 저널,“새 장치를 사용한 조류 사운드 및 분석의 그래픽 디스플레이에 대한 의견, Melograph Mona”; Paroo Nihalani의 1975 년 기사 Phonetica,“신디에서 음성 정지를 형성 할 때 벨린 융일 개구부.” 이러한 출처는이 초기 잉크젯 프린터가 어떻게 심장에서 다른 분야로 이동했는지를 보여줍니다.
Mark Nicholls의 2007 프로필과 함께 Elmqvist의 맥박 조정기에 대한 설명은 훨씬 쉽게 찾을 수있었습니다.심장학의 개척자 : Rune Elmqvist, MD,” 안에 순환 : 미국 심장 협회 저널, 주요 소스입니다. 지멘스는 또한 웹 사이트의 맥박 조정기에게 경의를 표합니다. 예를 들어,“참조플라스틱 컵에 생명의 은인.”
