최근에 나는 Craigslist에 대한 저항 할 수없는 제안을 발견했다 : a 장엄한 3C70 US $ 50에 대한 AM/Shortwave Radio. 이 모델은 1930 년대부터 그러한 라디오가 화려한 목재 캐비닛에 들어 왔을 때부터 시작되었습니다. 내가 우연히 발견 한 표본은 여전히 어린 소녀 였을 때 가족과 함께 들었던 원래 소유자를 소유하고있었습니다. 목재와 스피커 직물은 멋지게 보존되었으며, 일본이 진주만을 공격했을 때처럼 보일 것입니다. 나는 그것을 잡아 당겼다.
나는 최소한 내가 필요로했다 커패시터를 교체하십시오. 그러나 섀시의 밑면을 면밀히 조사한 후, 나는 원래 와이어 단열재의 많은 부분이 붕괴되면서 훨씬 더 많은 일을하고 있다는 것을 깨달았습니다. 그리하여 결국 내 자신만의 중요한 복원 기술을 구축하게 된 여행을 시작했습니다. DIMBUL TESTER.
나의 여정은 온라인 검색으로 시작하여 내 라디오의 회로 다이어그램을 만들었고 빈티지 전자 공학 복원 전문가의 많은 조언이있었습니다. 지혜의 주요 부분은“조심해”였습니다. 새로운 경우에도 진공 튜브 시대의 전자 제품은 위험 할 수 있습니다. 신중한 유형이기 때문에 모든 적절한 안전 조치를 취하고 싶었습니다.
특히, 튜브 시대 전자 장치로 작업 할 때는 그것이 작동하는지 확인하기 위해 꽂기를 저항해야합니다. 수십 년 된 종이와 전해 커패시터는 거의 있습니다 나쁘다는 보장. 그리고 다른 많은 것들도 잘못 될 수 있습니다. 대신, 먼저 수리 및 업그레이드를 먼저해야합니다. 그럼에도 불구하고 유물을 연결하고 전원 스위치를 뒤집지 마십시오. 문제의 징후를 찾기 위해 부드럽게 시작하는 것이 좋습니다.
Dim-Bulb 테스터는 어떻게 작동합니까?
그러나 오래된 장비를 어떻게 부드럽게 켜나요? 그 개념은 트랜지스터 시대에 자랐으며 나에게 이질적이었습니다. 그리고 이것은 내가 Dim-Bulb 테스터에 대해 배웠을 때입니다. 그들은 필라멘트가 가열 될 때 일반 백열 전구의 저항이 현저하게 증가한다는 사실을 이용합니다. 테스터는 장치와 벽 플러그 사이에 있습니다. 전구는 전력선에 직렬로 연결되어 있으며 전류 리미터 역할을합니다. 장치의 구성 요소 나 와이어가 실패하고 짧은 경우에도 장치로 흐르는 전류는 일반적으로 전구를 통해 흐르는 전류를 초과하지 않습니다. 다른 와트의 전구를 사용하여 최대 전류를 제어 할 수 있습니다.

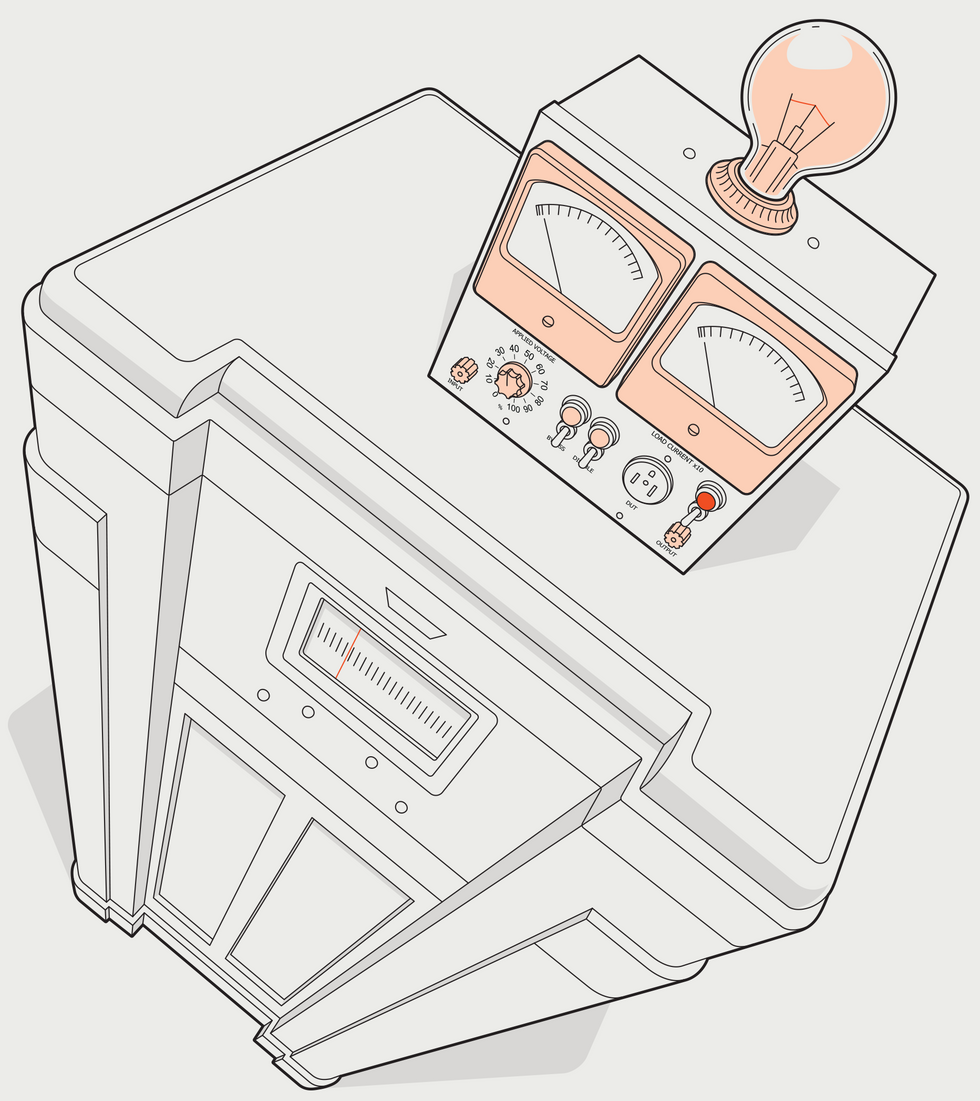

캡션 : Dim-Bulb 테스터가 백열 전구에 의존하기 때문에 [top middle]특정 복고풍 외관이 보장됩니다. 나는 빈티지 아날로그 미터를 사용 하여이 미학에 몸을 기울였습니다. [top left and right]및 사인 제작자가 맞춤 제작 한 금속 전면 패널 [bottom].제임스 프로스트
물론, 당신은 배출구 상자, 램프베이스 및 스위치 만 사용하여 테스터를 함께 모을 수 있습니다. 그러나 나는 안전 전선에서 모두 나가서 더 완전한 딤-볼 브 테스터를 만들기로 결정했습니다. 내가 온라인으로 본 디자인 여기에는 전압 및 전류를 모니터링하기위한 패널 미터와 함께 가변 변압기가 포함됩니다. 그리고 재미를 위해, 나는 테스터에게 빈티지 모양을 주기로 결정했습니다.
나는 빈티지 비트와 조각 (또는 빈티지로 통과 할 수있는 조각)을 위해 eBay에서 사냥을했습니다. 테스터를 늙게 보이게하려는 노력으로 인해 비용이 증가하고 건축이 둔화되었지만, 나는 오래된 전자 장치를 새로운 취미로 복원한다는 아이디어를 좋아하기 시작했습니다. 그래서 나는 다음과 같이 생각했습니다.
최종 결과는 2 개가 포함 된 단위였습니다 트리플렛 아날로그 패널은 제 2 차 세계 대전 직후부터 날짜를 파악할 수 있습니다. 또한 1950 년대에서 해야하는 3 개의 표시등도 포함되어 있습니다. 그들은 내가 주문하여 제작 한 전면 패널을 장식합니다. 맞춤형 알루미늄 사인 구멍 톱을 사용하여 개구부를 자릅니다.
DIM-BULB 테스터를 사용하면 오래된 장비에 적용된 전압을 증가시킬 수 있습니다. 전구의 저항은 문제의 징후를 찾는 동안 장비의 전류 흐름을 손상시키는 것을 방지합니다.제임스 프로스트
ERSATZ 테스트 기기에 적합한 인클로저를 선택하는 것이 더 큰 과제 중 하나였습니다. 큰 인클로저는 비싼 경향이 있으며, 나는 또한 내 젊은이들의 TV 수리점에서 제자리에 보지 못했던 것을 찾기 위해 고군분투했습니다. 해결책은 손상된 빈티지 테스트 기기 (A 튜브 장착 신호 생성기), 섀시를 꺼내어 페인트 강철 인클로저를 사용하십시오. 나는 새로운 인클로저를 지불했던 것보다 적은 비용으로 그것을 샀다. 나는 또한 다른 와트의 작은 백열 전구를 구입했습니다. 테스터를 조립하는 것은 간단했습니다.
그래도 나는 끝나지 않았다. 빈티지 전자 장치를 안전하게 수리하는 방법에 대한 조사에서, 나는 충격을 방지하기 위해 격리 변압기를 사용하는 것에 대해 배웠습니다. 나는 Dim-Bulb Tester의 인클로저에 하나를 만드는 아이디어를 가지고 놀았지만 독립형 장치를 구매하는 것이 더 실용적이라고 결정했습니다. 나는 좋은 가격으로 중고를 얻었지만, 출력에서 입력을 진정으로 분리 할 수 있도록 수정하고 수정하는 데 약간의 작업이 필요했습니다. (이상하게도 상업용 장치는 일반적으로 완전히 격리하지 않습니다. 이것들을 위해 그들을 mod.) 장치를 Dim-Bulb 테스터에 연결하고 테스터를 격리 변압기에 꽂은 다음 변압기를 벽에 꽂을 수 있다고 생각합니다.
완성 된 테스터를 준비하면서, 나는 장엄한 라디오의 배선과 구성 요소를 신중하게 검사하고 그것을 고치기 위해 필요한 것을 주문했습니다. 방금 구성 요소 상자를 받았습니다 마구수리 및 라이브 테스트는 곧 시작됩니다. 나는 Dim-Bulb 테스터를 작업하는 동안 1950 년대 후반부터 Zenith AM/FM Tabletop Radio를 다른 $ 50의 골동품-라 디오 구매에 저항 할 수 없다고 덧붙여 야한다고 덧붙였다. 내가 구입 한 사람은 그것이 효과가 있다고 말했지만 이제는 그 주장을 확인하는 올바른 방법과 잘못된 방법이 있다는 것을 알고 있습니다. 그래서 나는 새로운 취미에서 나를 바쁘게 유지할 것이 많았습니다.
